Υπολογισμός κυκλοφορητή θέρμανσης

Υπολογισμός κυκλοφορητή θέρμανσης

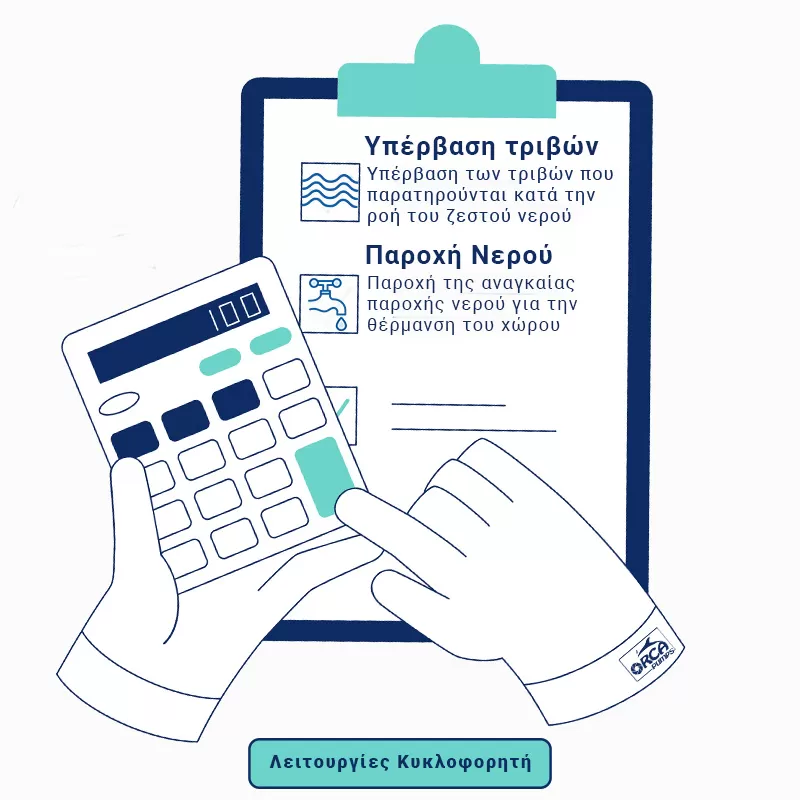

Οι κυκλοφορητές των εγκαταστάσεων κεντρικής θέρμανσης πρέπει :
•    Να αποδίδουν την αναγκαία παροχή νερού για την θέρμανση του χώρου- παροχή Q (m³/h)
•    Να υπερνικούν τις τριβές που παρατηρούνται κατά την ροή του ζεστού νερού μέσα στην εγκατάσταση- μανομετρικό ύψος H (m)


Λειτουργίες Κυκλοφορητή

1. Πως να υπολογίσετε την παροχή Q (m3/h) για την επιλογή του κυκλοφορητή

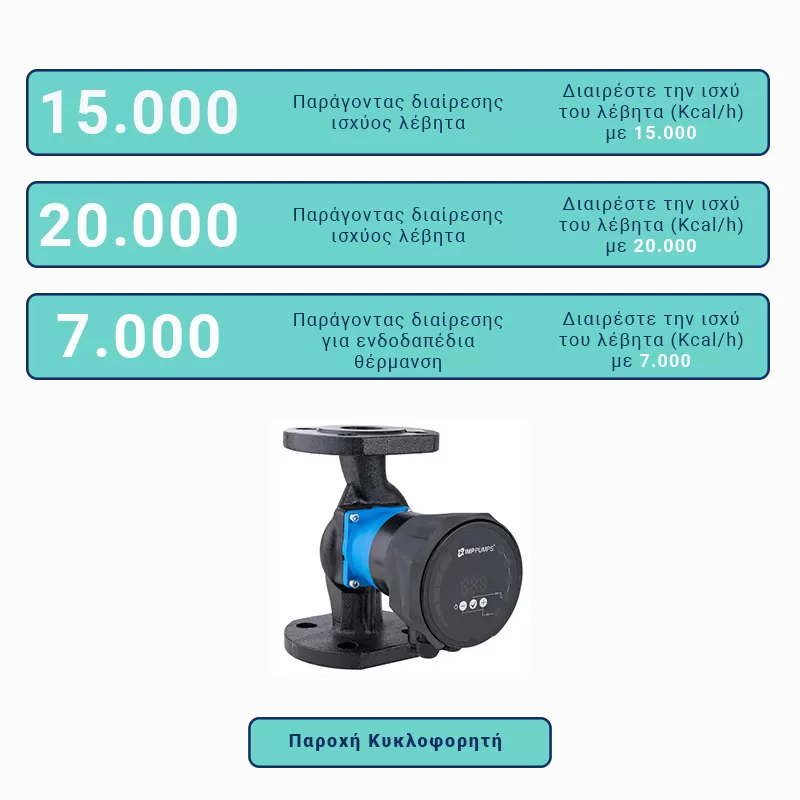

Την παροχή του κυκλοφορητή σε κυβικά νερού ανά ώρα (m³/h), μπορούμε να την υπολογίσουμε αν διαιρέσουμε την ισχύ σε Kcal/h του λέβητα με το 15.000, όταν η διαφορά θερμοκρασίας νερού μεταξύ της θερμοκρασίας εισαγωγής και της θερμοκρασίας επιστροφής, είναι ίση με 15 βαθμούς Κελσίου.
Πολλοί υπολογίζουν την διαφορά θερμοκρασίας μεταξύ προσαγωγής και επιστροφής του νερού κατά 20 βαθμούς Κελσίου. Με αυτό το δεδομένο, διαιρούμε την ισχύ του λέβητα με το 20.000.
Σε ενδοδαπέδιες θερμάνσεις διαιρούμε την ισχύ σε Kcal/h του λέβητα με το 7.000.

Οι παραπάνω  προσεγγιστικές τιμές είναι παραδοχές που δεν αντικαθιστούν σε καμία περίπτωση την μηχανολογική μελέτη.

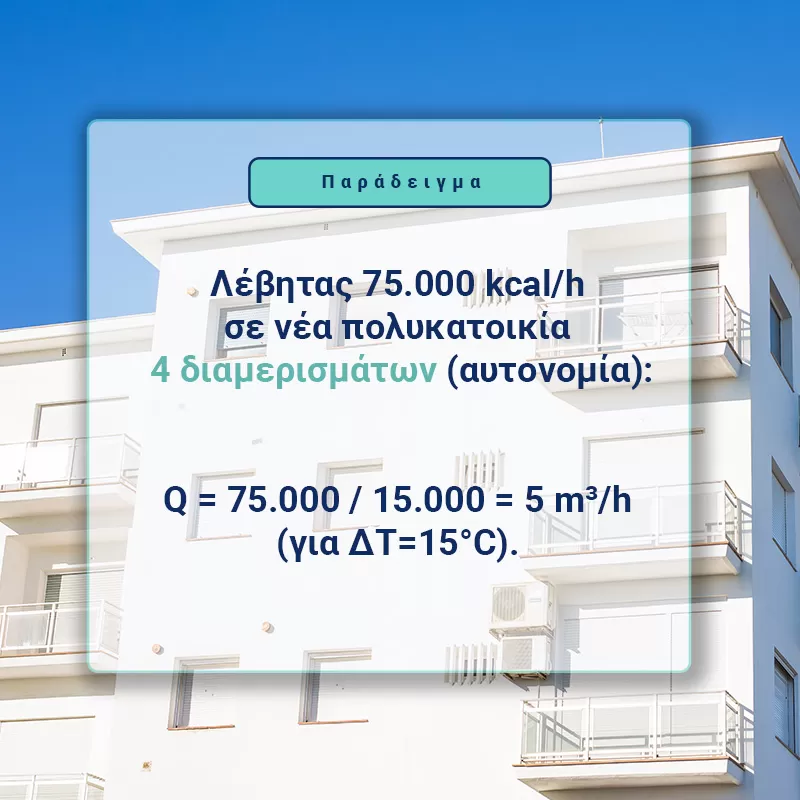

Παράδειγμα:
Λέβητας 75.000 kcal/h σε νέα πολυκατοικία 4 διαμερισμάτων (αυτονομία):
Q = 75.000 / 15.000 = 5 m³/h (για ΔT=15°C).

2.    Πως να υπολογίσετε το μανομετρικό ύψος για την επιλογή του κυκλοφορητή

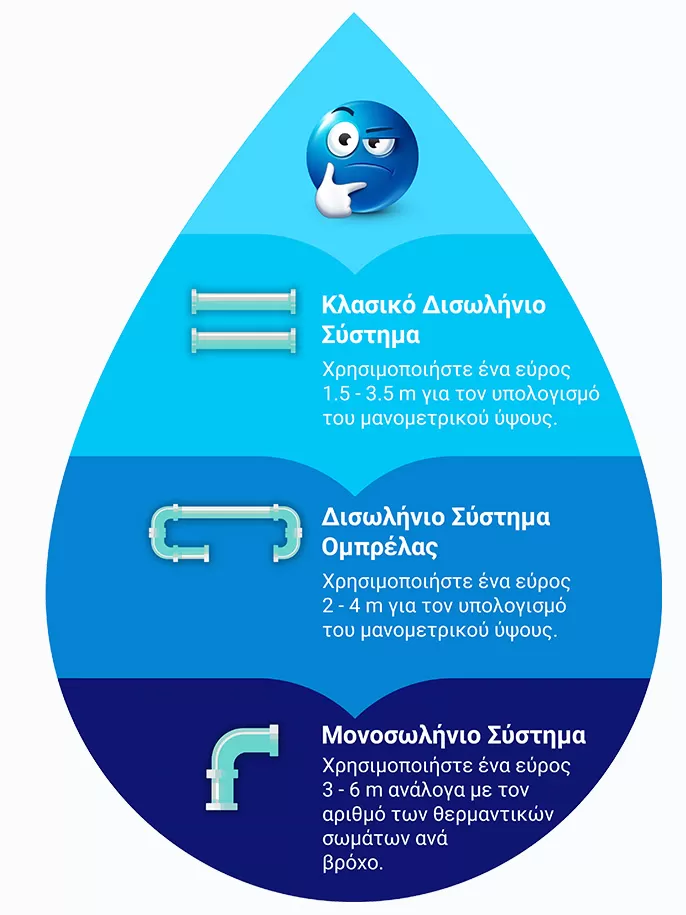

Κλασικό Δισωλήνιο Σύστημα


Χρησιμοποιήστε ένα εύρος 1.5 - 3.5 m για τον υπολογισμό του μανομετρικού ύψους.

Δισωλήνιο Σύστημα Ομπρέλας


Χρησιμοποιήστε ένα εύρος 2 - 4 m για τον υπολογισμό του μανομετρικού ύψους.

Μονοσωλήνιο Σύστημα


Χρησιμοποιήστε ένα εύρος 3 - 6 m ανάλογα με τον αριθμό των θερμαντικών σωμάτων ανά βρόχο.

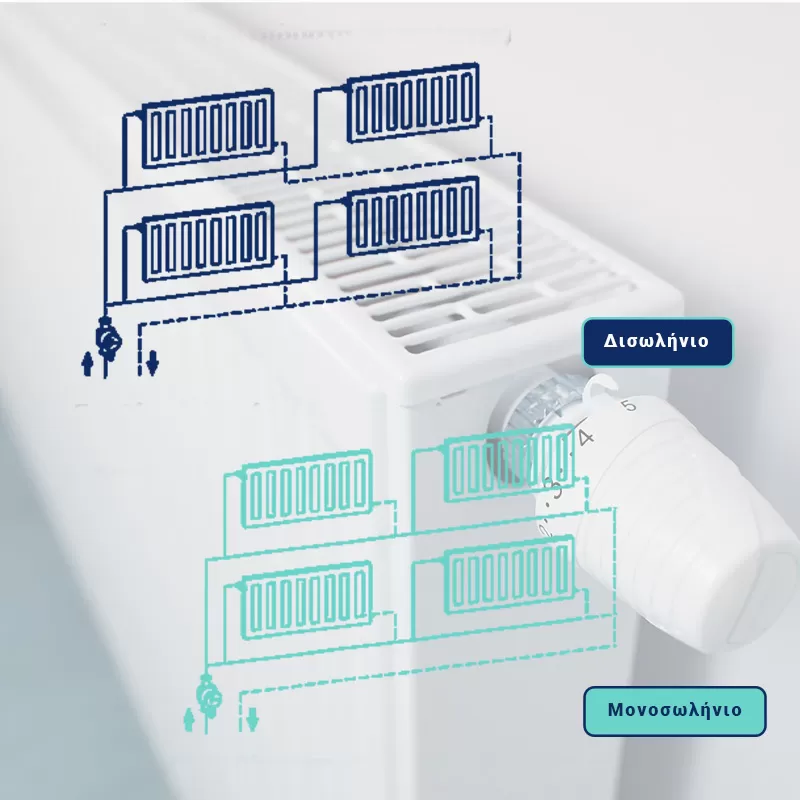

Θέρμανση με σώματα (δισωλήνιο)


Επειδή, σε αυτήν την εφαρμογή, οι απώλειες πίεσης παρουσιάζουν διακυμάνσεις λόγω της απόστασης μεταξύ του κυκλοφορητή και των καλοριφέρ, συνιστούμε τη ρύθμιση του κυκλοφορητή σε λειτουργία ελέγχου «αναλογικής πίεσης»

Θέρμανση με σώματα (μονοσωλήνιο)


Για την θέρμανση με σώματα μονού σωλήνα, η παροχή είναι κατά κανόνα σταθερή, πράγμα που σημαίνει ότι οι απώλειες πίεσης είναι υψηλές. Συνεπώς για αυτόν τον τύπο εφαρμογής, οι κυκλοφορητές θα πρέπει να ρυθμίζονται στη λειτουργία ελέγχου <<σταθερής ταχύτητας>>

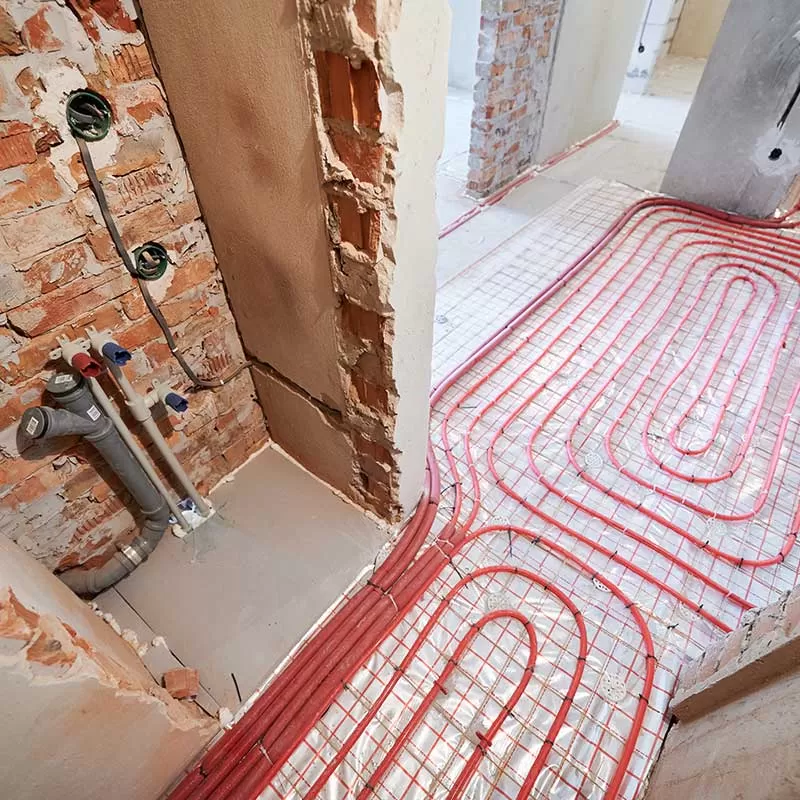

Ενδοδαπέδια Θέρμανση


Σε αυτά τα συστήματα θέρμανσης, η απαίτηση ογκομετρικής παροχής εξαρτάται από τον αριθμό των χώρων που πρόκειται να θερμανθούν. Δεδομένου ότι η απόσταση μεταξύ του κυκλοφορητή και του συλλέκτη της ενδοδαπέδιας στον οποίο συνδέονται οι σωλήνες είναι μικρή οι απώλειες πίεσης είναι σταθερές. Ως αποτέλεσμα, η λειτουργία ελέγχου «σταθερής πίεσης» είναι η καλύτερη επιλογή για αυτή την εφαρμογή

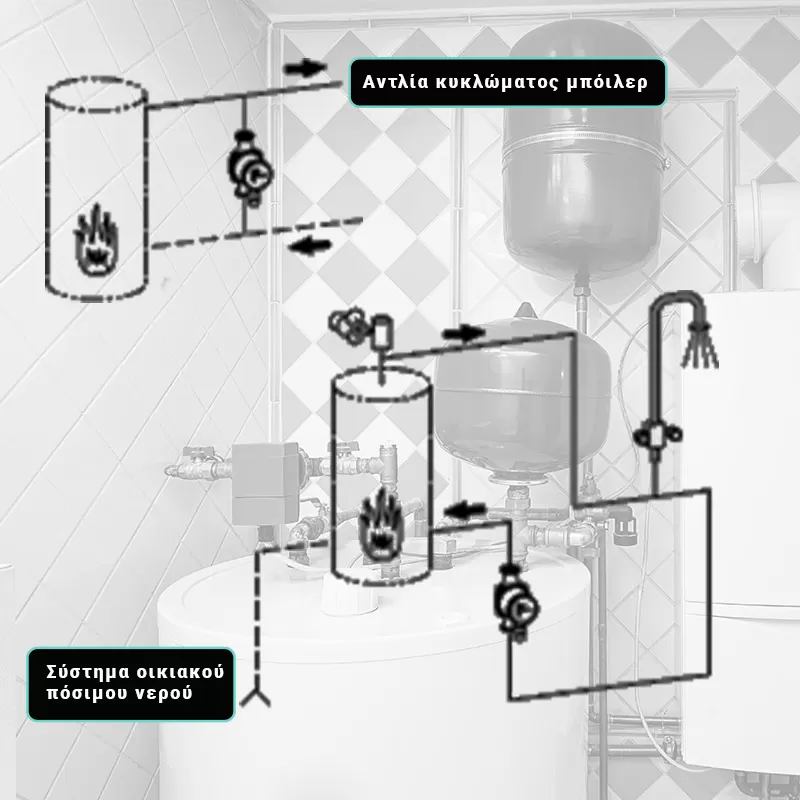

Αντλία κυκλώματος μπόιλερ


Ο τρόπος ελέγχου <<σταθερής ταχύτητας>> είναι ο καταλληλότερος για τους κυκλοφορητές ενός κυκλώματος μπόιλερ ή άλλης μονάδας αποθήκευσης, επειδή οι λόγοι πίεσης στο σύστημα είναι σταθεροί.

Σύστημα οικιακού πόσιμου νερού


Η λειτουργία ελέγχου <<σταθερής ταχύτητας>> είναι η πλέον κατάλληλη για συστήματα πόσιμου νερού οικιακής χρήσης, επειδή η απαιτούμενη πίεση στο σύστημα είναι σταθερή.


Κλασικό δισωλήνιο σύστημα ---> 1,5 – 3,5 m.

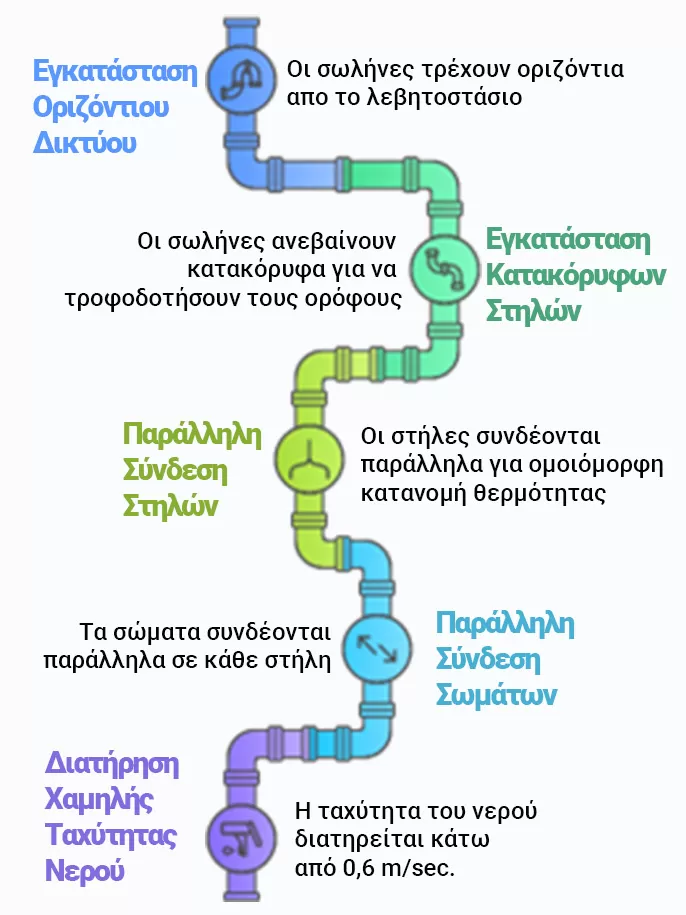

Στο δισωλήνιο σύστημα απαιτούνται δύο σωλήνες ξεχωριστοί για την τροφοδοσία κάθε συστήματος(προσαγωγή-επιστροφή).

Δισωλήνιο σύστημα με ομπρέλα ή λέβητα στην ταράτσα ---> 2 - 4 m

Το σύστημα ομπρέλα συνήθως απευθύνεται σε οικοδομές έτοιμες ή σε σπίτια που ήδη κατοικούνται, όπου δεν έχει γίνει πρόβλεψη για κεντρική θέρμανση και θέλουμε να τα θερμάνουμε εκ των υστέρων. Το σύστημα αυτό αποτελείται από ένα οριζόντιο δίκτυο σωληνώσεων (διπλών), το οποίο απλώνεται στη συμβολή των κατακόρυφων τοίχων με την οροφή και πριν από κάθε σώμα δημιουργείται κατακόρυφη διακλάδωση που έχει κατεύθυνση από πάνω προς τα κάτω για την τροφοδοσία του σώματος.

Μονοσωλήνιο με max 2 - 3 σώματα ανά βρόγχο ---> 3 - 5

με πάνω από 3 σώματα ανά βρόγχο ή λέβητα στην ταράτσα --> 4 - 6m

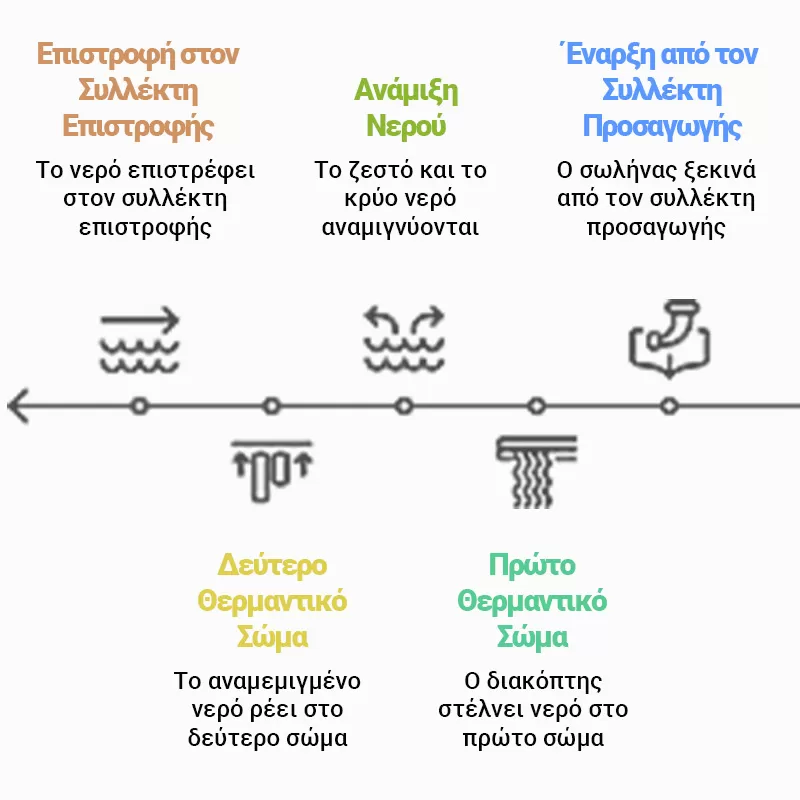

Το μονοσωλήνιο χαρακτηρίζεται από κυκλώματα -βρόγχους μέχρι 3-4 θερμαντικά σώματα το καθένα και τα “πίσω” σώματα δέχονται χαμηλότερη θερμοκρασία. Συνήθως το H είναι υψηλότερο (3–5 m, ανάλογα με βρόγχους/σώματα/ταράτσα).


Συνοπτικά:

• Κλασικό δισωλήνιο σύστημα → 1,5–3,5 m
• Μονοσωλήνιο

έως 2–3 σώματα/βρόγχο → 3–5 m

3 σώματα/βρόγχο ή λέβητας στην ταράτσα → 4–6 m

• Δισωλήνιο “ομπρέλα” ή λέβητας στην ταράτσα → 2–4 m

Υπολογισμός κυκλοφορητή ηλιακών / ανακυκλοφορίας / boiler / fan-coils

• Ηλιακά (υπολογισμός κυκλοφορητή ηλιακών, υπολογισμός παροχής κυκλοφορητή ηλιακών): συνήθως χαμηλές παροχές, στοχεύουμε σταθερή ροή μέσω εναλλάκτη/σερπαντίνας με χαμηλό H.
• Ανακυκλοφορία ΖΝΧ (υπολογισμός κυκλοφορητή ανακυκλοφορίας, boiler): πολύ χαμηλό Q, μικρό H, προτεραιότητα σε αθόρυβη και συνεχή λειτουργία.
• Fan-coils (υπολογισμού κυκλοφορητή fancoil): αναλόγως μήκους βρόγχων/εναλλακτών – συχνά απαιτείται μελέτη.

3.Υπολογισμός ισχύος κυκλοφορητή σε σύστημα θέρμανσης

Ο υπολογισμός ισχύος κυκλοφορητή σε σύστημα θέρμανσης εξαρτάται από Q και H, καθώς και από την απόδοση της αντλίας (συντελεστές/καμπύλες κατασκευαστή). Συνήθως επιλέγουμε μοντέλο που στην καμπύλη του καλύπτει το σημείο λειτουργίας (Q, H) με περιθώριο για απώλειες και ρυθμίσεις.

Οι παραπάνω  προσεγγιστικές τιμές είναι παραδοχές που δεν αντικαθιστούν σε καμία περίπτωση την μηχανολογική μελέτη.

Επομένως:
Όταν γνωρίζουμε την αναγκαία παροχή και το μανομετρικό ύψος μιας εγκατάστασης, τότε μέσα από τα διαγράμματα επιλογής κυκλοφορητών κάθε κατασκευάστριας εταιρείας, βρίσκουμε και τον τύπο του κυκλοφορητή που απαιτείται για την συγκεκριμένη εγκατάσταση κεντρικής θέρμανσης.
ΠΑΡΑΔΕΙΓΜΑ :
Λέβητας 75.000 kcal/h σε νέα πολυκατοικία με 4 διαμερίσματα αυτονομίας.
Παροχή: 75.000 / 15.000 kcal/h ---> 5 m3/h
Μανομετρικό: 3- 5 m
