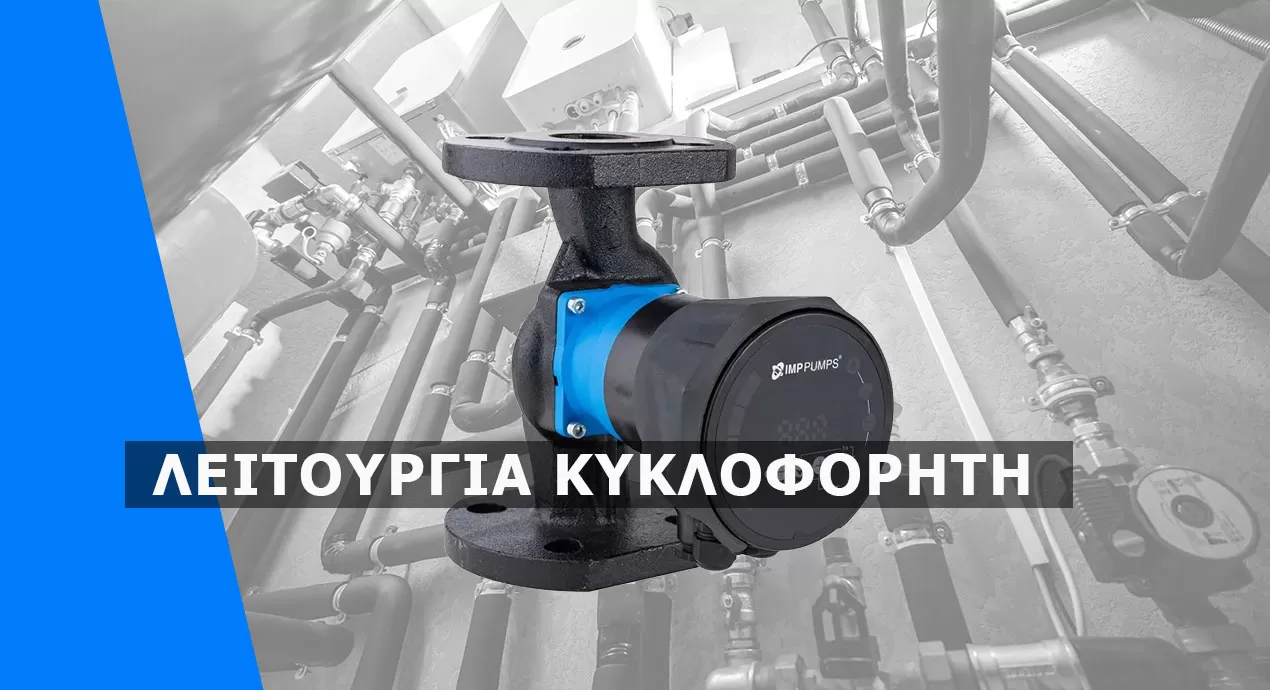

Κυκλοφορητής θέρμανσης: τι είναι, πώς λειτουργεί & πού χρησιμοποιείται


Σκέφτεσαι αναβάθμιση ή συντήρηση στο σύστημα θέρμανσης; Σε αυτόν τον οδηγό θα βρεις με απλά λόγια τι είναι ο κυκλοφορητής, πώς λειτουργεί ο κυκλοφορητής με τον θερμοστάτη, πότε ξεκινάει και πότε σταματάει ο κυκλοφορητής, καθώς και τη διαφορά ανάμεσα σε ηλεκτρονικό (inverter) κυκλοφορητή και συμβατικό. Καλύπτουμε επίσης άλλες χρήσεις (ηλιακός θερμοσίφωνας, ενδοδαπέδια θέρμανση) και από τι αποτελείται ένας κυκλοφορητής.

Τι είναι ο κυκλοφορητής;

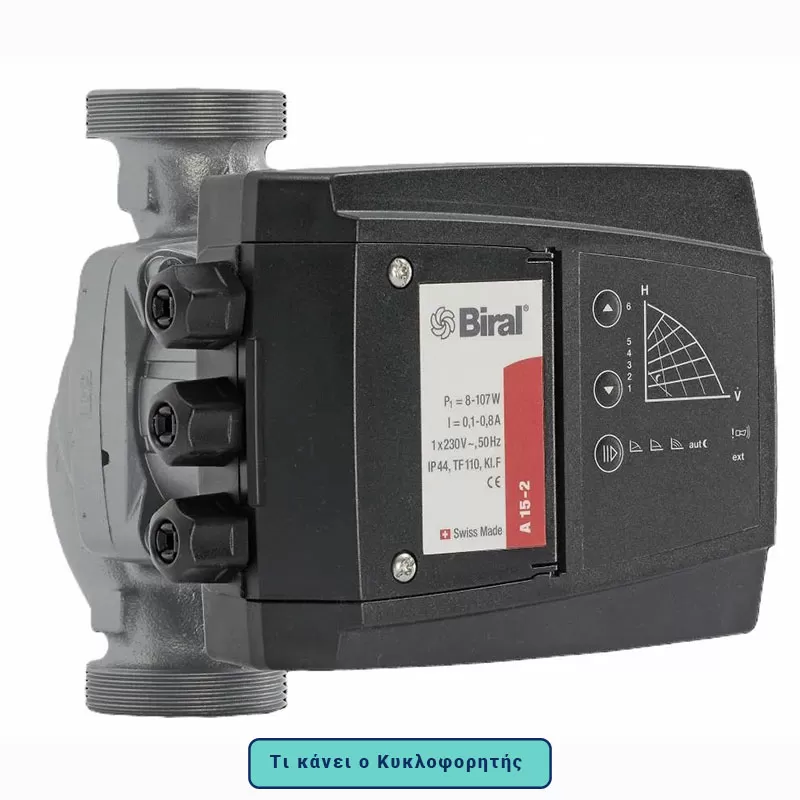

Ο κυκλοφορητής είναι μια μικρή αντλία που κυκλοφορεί το ζεστό νερό από τον λέβητα ή την αντλία θερμότητας προς τα θερμαντικά σώματα (καλοριφέρ) και το επιστρέφει πάλι πίσω. Με απλά λόγια, τι δουλειά κάνει ο κυκλοφορητής στο καλοριφέρ; Κρατά το νερό σε συνεχή ροή, ώστε η θερμότητα να μοιράζεται ομοιόμορφα σε όλο το σπίτι.

• Τι είναι ο κυκλοφορητής καλοριφέρ; Ο ειδικός κυκλοφορητής που δουλεύει στο κύκλωμα της θέρμανσης με καλοριφέρ Λεκτικές παραλλαγές της ίδιας ερώτησης που συναντάμε συχνά — η απάντηση είναι η ίδια: αντλία ανακυκλοφορίας του νερού θέρμανσης.
• Πού μπαίνει ο κυκλοφορητής; Συνήθως δίπλα στον λέβητα (ή στο υδραυλικό κιτ της αντλίας θερμότητας/επιτοίχιου λέβητα), στο λεβητοστάσιο ή σε ντουλάπι τεχνικού εξοπλισμού. Σε ηλιακά και ενδοδαπέδια υπάρχουν επιπλέον κυκλοφορητές πάνω στις συλλεκτικές μονάδες.

Πώς λειτουργεί ο κυκλοφορητής;

Λειτουργία κυκλοφορητή – βασική αρχή
Ο κυκλοφορητής κινεί το νερό με φυγοκεντρική φτερωτή. Όταν παίρνει εντολή, αναρροφά νερό από την επιστροφή και το ωθεί προς την προσαγωγή. Έτσι εξασφαλίζεται σταθερή ροή και θερμική άνεση. Λειτουργία κυκλοφορητή καλοριφέρ: Αυτή είναι η τυπική εφαρμογή — κυκλοφορεί ζεστό νερό στα σώματα.

Πότε δουλεύει ο κυκλοφορητής;

• Πότε ξεκινάει και πότε σταματάει ο κυκλοφορητής; Ξεκινά με ζήτηση από θερμοστάτη του λέβητα ή αυτοματισμό και σταματά όταν καλυφθεί η ζήτηση ή όταν πέσει η θερμοκρασία προσαγωγής κάτω από όριο ασφαλείας.
• Πότε πρέπει να ανοίγει ο κυκλοφορητής; Όταν υπάρχει ανάγκη θέρμανσης ή κυκλοφορία για προστασία παγετού (anti-freeze).
• Πώς πρέπει να λειτουργεί ο κυκλοφορητής; Με σωστή ρύθμιση παροχής/μανομετρικού, ώστε τα σώματα να ζεσταίνονται ομοιόμορφα χωρίς θόρυβο και χωρίς υπερκατανάλωση.

Ηλεκτρονικός (inverter) κυκλοφορητής vs συμβατικός

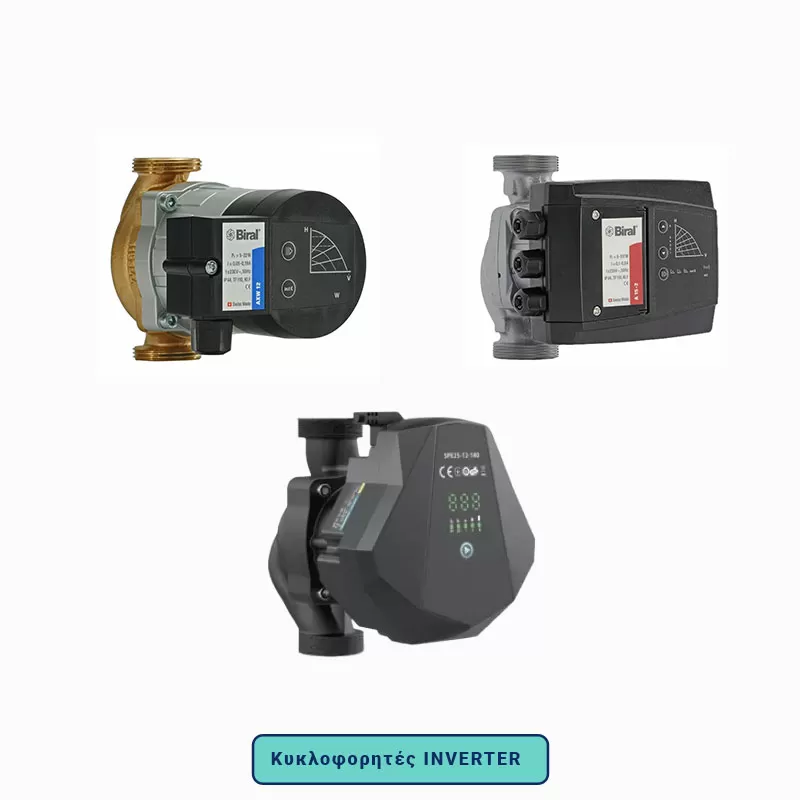

Τι είναι οι κυκλοφορητής inverter – ηλεκτρονικός κυκλοφορητής ; Ο ηλεκτρονικός κυκλοφορητής (inverter) προσαρμόζει στροφές και κατανάλωση ανάλογα με τις πραγματικές ανάγκες του δικτύου (συχνά με auto-adapt).

• Οφέλη: Εξοικονόμηση ρεύματος, λιγότερος θόρυβος, σταθερή ροή, μεγαλύτερη διάρκεια ζωής.

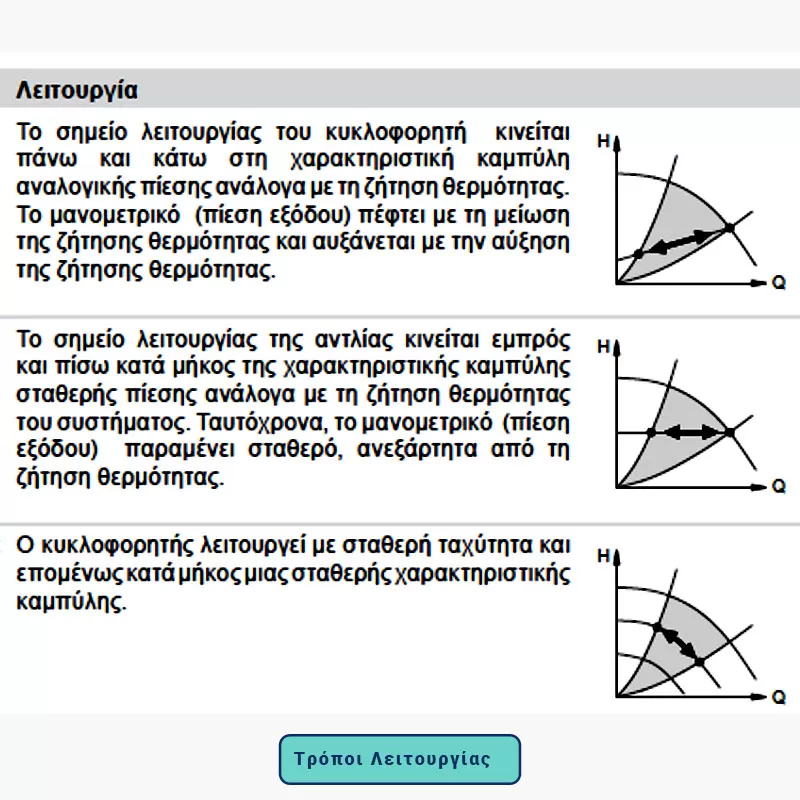

Σε τι διαφέρει ο κυκλοφορητής καλοριφέρ και inverter; Ο συμβατικός δουλεύει σταθερά (σταθερή καμπύλη), ενώ ο inverter μεταβάλλει την απόδοσή του δυναμικά (3 λειτουργίες : σταθερών στροφών, σταθερής πίεσης, μεταβαλλόμενης-αναλογικής πίεσης).

Τι κάνει ο κυκλοφορητής στα καλοριφέρ όταν είναι inverter; Διατηρεί ίση παροχή στα σώματα και αποφεύγει τα υδραυλικά “πλήγματα” όταν κλείνουν οι θερμοστατικές κεφαλές.

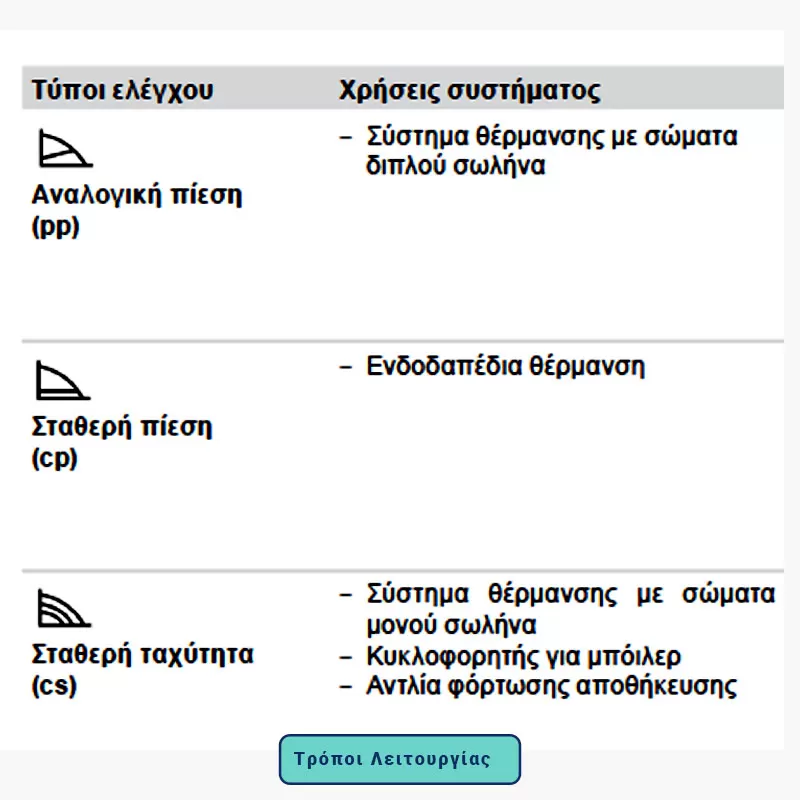

Ενδεικτικοί τρόποι λειτουργίας:

Άλλες χρήσεις πέρα από τα καλοριφέρ
•    Ηλιακός θερμοσίφωνας: Ο κυκλοφορητής μεταφέρει τη θερμότητα από τους συλλέκτες στο boiler.
•    Ενδοδαπέδια θέρμανση: Απαραίτητος για να ξεπεραστούν οι υδραυλικές αντιστάσεις (απώλειες μανομετρικού) του κυκλώματος και να γίνει σωστή ανάμιξη θερμοκρασιών.
•    Ψύξη με fan-coils: Κυκλοφορία νερού σε χαμηλές θερμοκρασίες (με προϋποθέσεις αντισυμπύκνωσης).

Από τι αποτελείται ο κυκλοφορητής;

Τα κύρια μέρη:

• Σώμα/κέλυφος: Από χυτοσίδηρο, ανοξείδωτο ή ορείχαλκο (ανά εφαρμογή).
• Υδραυλική βαθμίδα: Φτερωτή και κελύφη ροής.
• Ηλεκτροκινητήρας (συχνά υγρού ρότορα).
• Ηλεκτρονικά ελέγχου (στους inverter).
• Συνδέσεις (ράκορ/φλάντζες) και παρεμβύσματα.

Από τι υλικό είναι η βάση του κυκλοφορητή; Συνήθως χυτοσίδηρος σε κλασικές εφαρμογές θέρμανσης· σε πόσιμο νερό/ηλιακά προτιμώνται ορείχαλκος ή INOX για αντοχή στη διάβρωση.

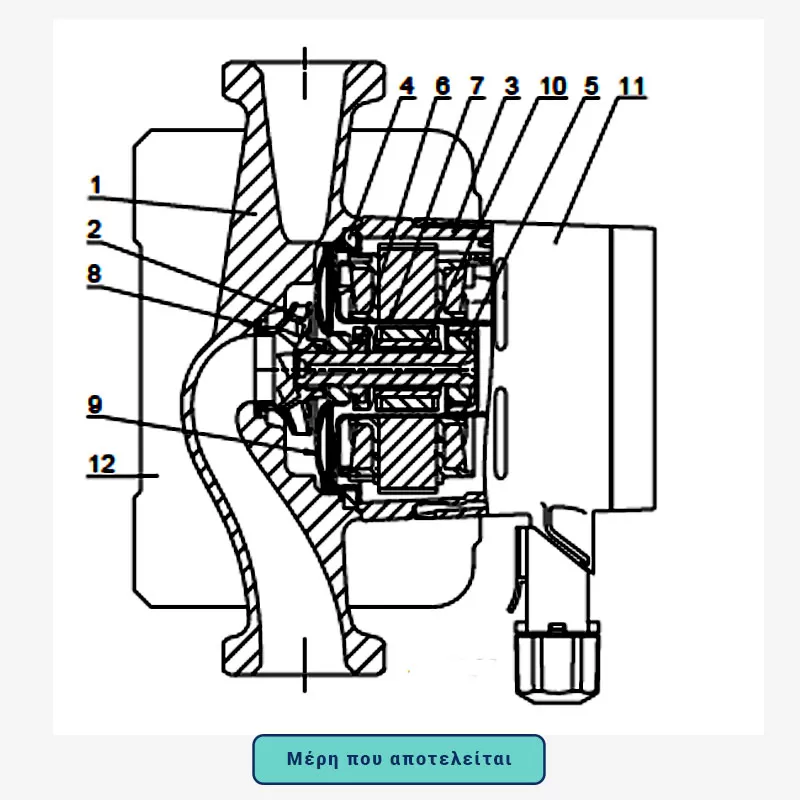

Ενδεικτικό σχέδιο και λίστα υλικών:

ΘΕΣΗ - ΕΞΑΡΤΗΜΑ -ΥΛΙΚΟ

1. Σώμα κυκλοφορητή    Γκρι χυτοσίδηρος
2. Πτερωτή    PES
3. Θήκη στάτορα    Αλουμίνιο
4. Στεγάνωση    EPDM
5. Έδρανα ολίσθησης    Κεραμικά
6. Αξονικά έδρανα    Σύνθετικός άνθρακας και EPDM
7. Δοχείο    Ανοξείδωτος κάλυβας
8. Διαχωριζόμενο δαχτυλίδι    Ανοξείδωτος κάλυβας
9. Κάλυμμα ρουλεμάν    Ανοξείδωτος κάλυβας
10. Άξονας    Κεραμικός
11. Μετατροπέας συχνότητας    PC GF10
12. Θερμομονωτικό κέλυφος    EPP, κατηγορία πυροπροστασίαςς B2 DIN 4102

Ενδείξεις σωστής/λανθασμένης λειτουργίας

• Ομαλή λειτουργία: Τα σώματα ζεσταίνονται ομοιόμορφα, ο κυκλοφορητής αθόρυβος, μικρότερη κατανάλωση (ιδίως με inverter).
• Συμπτώματα προβλήματος: Θόρυβος, υπερθέρμανση μοτέρ, αέρας στο κύκλωμα, συχνές εκκινήσεις/διακοπές, κρύα σώματα στα μακρινά δωμάτια. Τότε χρειάζεται εξαέρωση, ρύθμιση καμπύλης, έλεγχος φίλτρων/βανών ή αντικατάσταση.

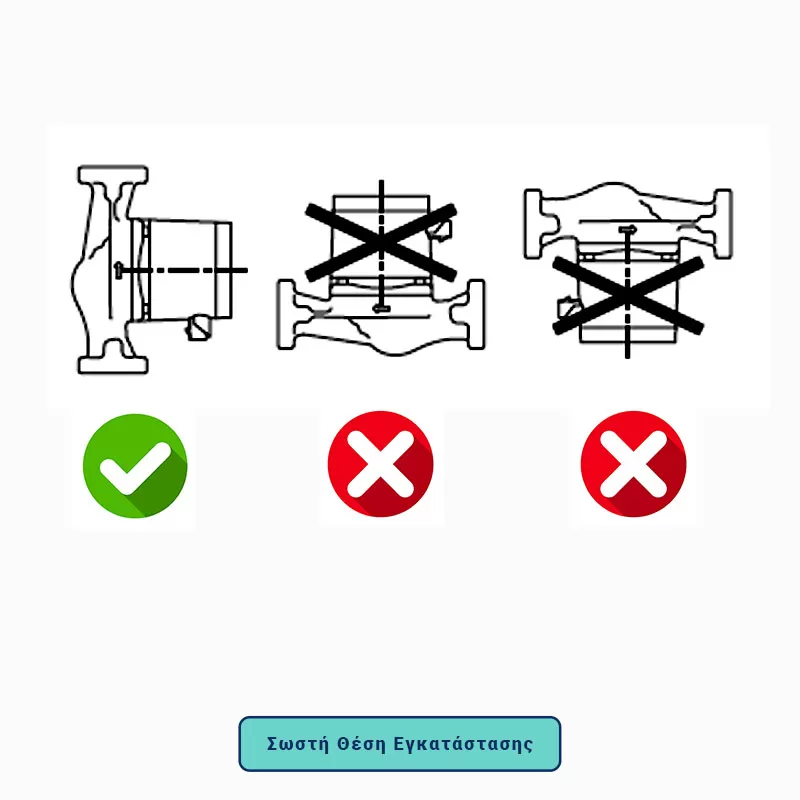

• Επιτρεπόμενες θέσεις εγκατάστασης:

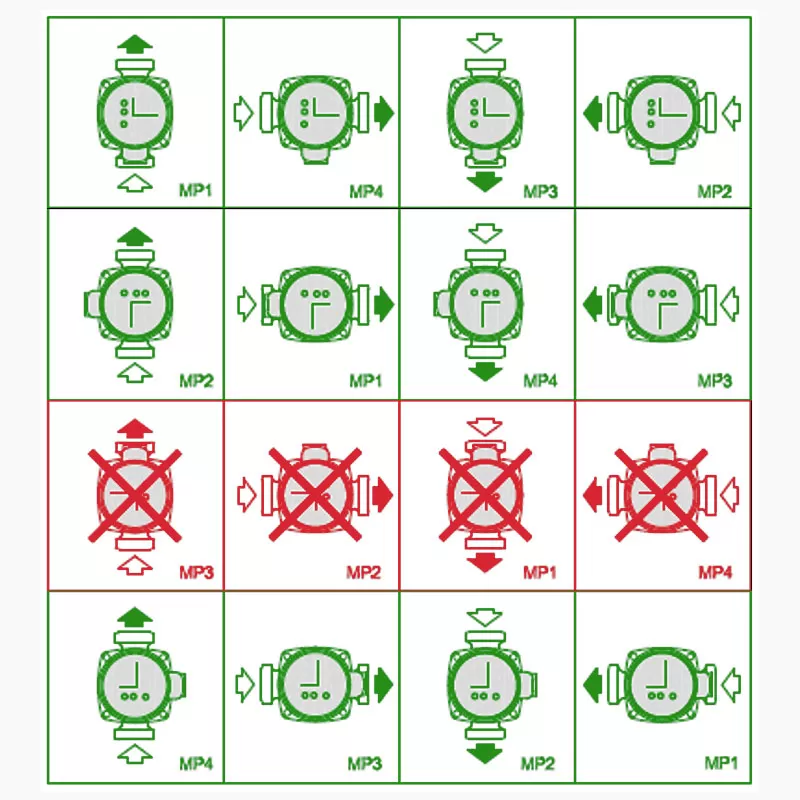

Η θέση εγκατάστασης του άξονα του ρότορα πρέπει να είναι πάντα σε οριζόντια θέση. Πριν από την εγκατάσταση του κυκλοφορητή, η κεφαλή του μπορεί να περιστραφεί κατά 90ο κάθε φορά.

Συχνές ερωτήσεις σχετικά με τους κυκλοφορητές (FAQ)


• Τι κάνει ο κυκλοφορητής στη θέρμανση με καλοριφέρ; Κρατά το ζεστό νερό σε συνεχή ροή, ώστε να θερμανθεί ο χώρος ομοιόμορφα.
• Πότε πρέπει να δουλεύει ο κυκλοφορητής; Όταν υπάρχει ζήτηση από τον θερμοστάτη ή όταν ο πίνακας δίνει εντολή για προστασία παγετού/μεταψύξη.
• Πώς λειτουργεί ο κυκλοφορητής με τον θερμοστάτη; Ο θερμοστάτης δίνει ON → ξεκινά λέβητας/ΑΘ και κυκλοφορητής. Με OFF ο κυκλοφορητής σταματά (ή καθυστερεί λίγο).
• Τι είναι οι κυκλοφορητής inverter; Ηλεκτρονικοί κυκλοφορητές με μεταβλητές στροφές, για εξοικονόμηση και σταθερή λειτουργία.
• Σε τι διαφέρει ο κυκλοφορητής καλοριφέρ και inverter; Ο συμβατικός δουλεύει με σταθερή καμπύλη, ο inverter προσαρμόζει την απόδοση (3 λειτουργίες : σταθερών στροφών, σταθερής πίεσης, μεταβαλλόμενης πίεσης).

Συμπέρασμα – Τι να κρατήσεις

• Ο κυκλοφορητής είναι η «καρδιά» της κυκλοφορίας ζεστού νερού.
• Ο inverter προσφέρει εξοικονόμηση και σταθερότητα.
• Η σωστή τοποθέτηση, ρύθμιση και επιλογή υλικών εξασφαλίζουν ήσυχη και αποδοτική λειτουργία.
